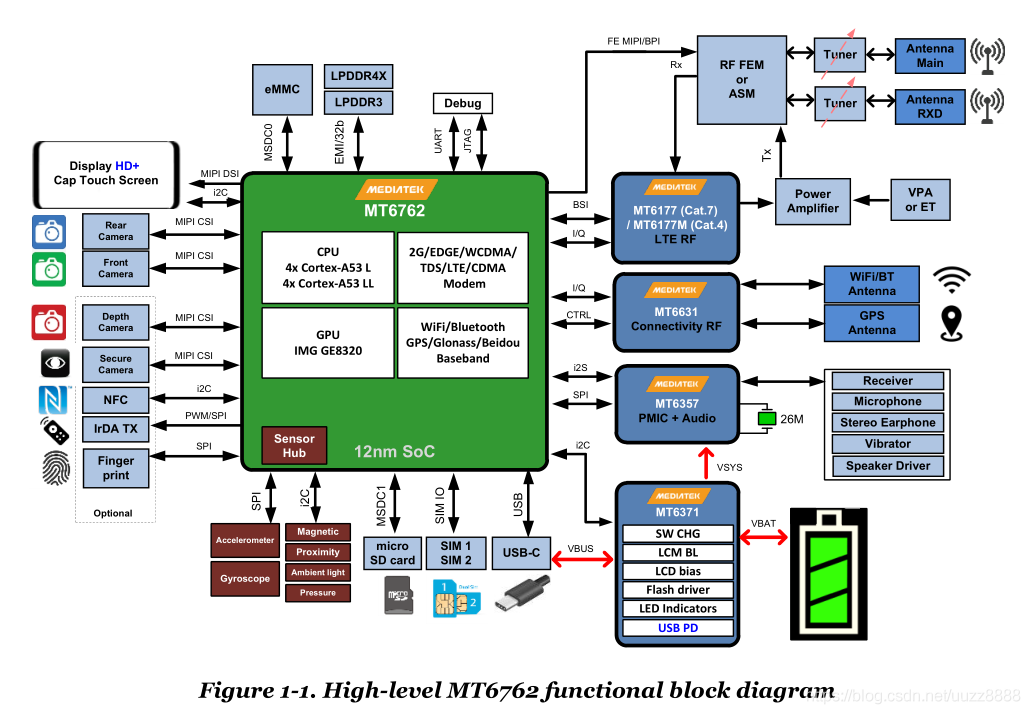

MT6762/P22 具有集成的藍牙、fm、wlan 和 gps 模塊，是一個高度集成的基帶平臺，包括調制解調器和應用處理子系統，以支持 LTE/LTE-A 和 C2K 智能手機應用程序。該安卓核心板集成了 ARM Cortex-A53，工作頻率可達 2.0GHz，并集成了功能強大的多標準視頻編解碼器。此外，一組廣泛的接口 連接外圍設備包括與攝像機、觸摸屏顯示器和 mmc/sd 卡的接口。

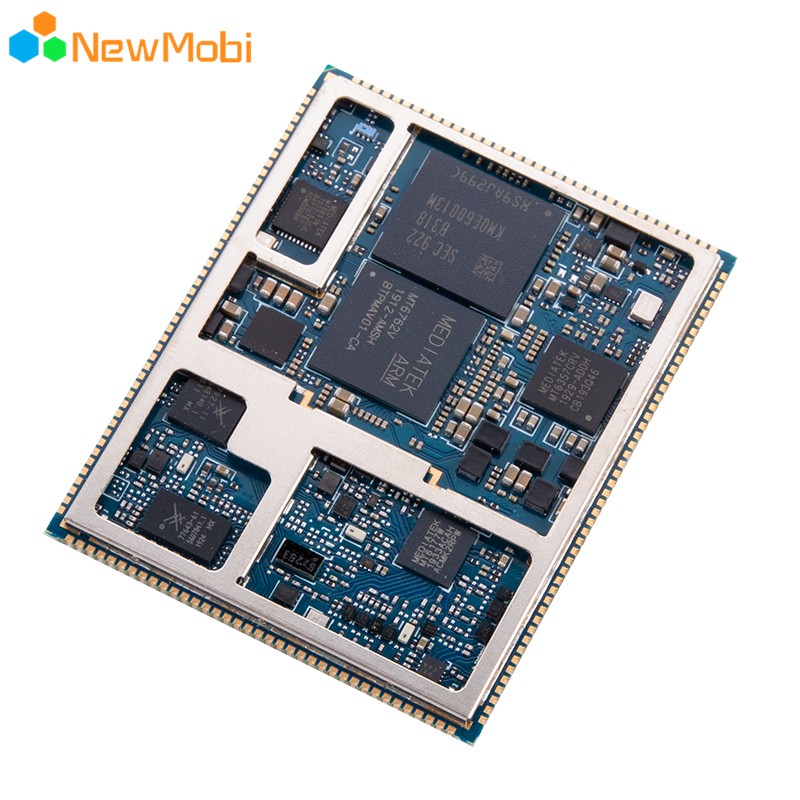

MTK6762/P22 安卓核心板
MT6762 安卓核心板部分應用領域場景：
MT6762 模塊在醫療領域有著重大的應用。用于健康管理專用的醫療終端設備。具備精密醫療器械的設計、研制、開發和應用的綜合能力集合，是具有醫工結合、機電結合的復合型特征產品。

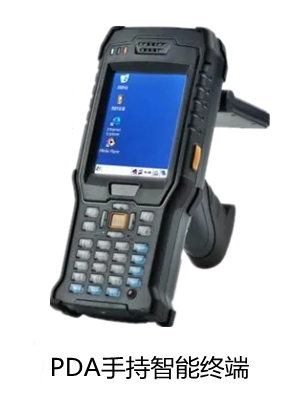

PDA 智能手持終端設備是指具有內存、操作系統、CPU、顯卡，以及能夠傳輸數據、掃描數據、采集數據的設備。不僅可以集掃描和采集于一體，還增加了電池續航能力，使移動工作更加簡單和方便；其次，可以連接網絡工作，大大提高工作效率；支持一維 / 二維條碼掃描、RFID 射頻識別、超高頻 UHF、NFC 識讀、DPM 識讀等多種數據采集方式。

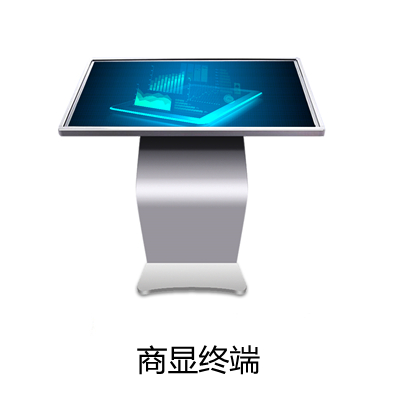

MT6762 模塊在商顯廣告終端設備也有普遍的應用，包括領域內應用面較廣的人工智能機器人、圖像識別、自然語言處理等。
系統概述
MTK6762 是一款髙性能低功耗的 4G 全網通安卓智能模塊。此模塊支持 2G/3G/4G 移動，聯通，電信等多種網絡制式，支持 LTE Cat-7 高速網絡。是面向全球市場 TDD-LTE/ FDD-LTE/WCDMA/TD-SCDMA/EVDO/CDMA/GSM 網絡制式的智能無線通信模塊。
MTK6762 板載內存為 1GB+8GB（2GB+16GB、3GB+32GB、4GB+64GB），搭載 Android9.0 操作系統。支持 2.4G/5G 雙頻 WiFi、藍牙 5.0、GNSS（GPS / 北斗 / Glonass）、電源管理、充放電、音視頻編解碼等。提供豐富數據接口，包含 LCM，Touch、Camera*3、USB、UART、I2C、SPI、I2S、ADC、 Keypad、GPIOs 等。可外接多種模塊，包括 3D 人臉識別模組、NFC，一維二維掃描、RFID、指紋、刷卡、安全加密、身份識別、高頻超高頻模塊、紅外、以太網、車載雷達、OBD 等等。產品廣泛應用于 4G 音視頻傳輸、智能手持終端、智能車載設備、機器視覺與機器人、智能信息采集設備、智能 PoS 收銀機、安防監控、行業平板、療與工業設備以及其他行業應用設計等多種領域。
MT6762 安卓核心板特點：
性能 | 說明 |
應用處理器 | 12nm 八核 4xCortex-A53 2.0Ghz/4xCortex‐A53 1.5Ghz 處理器 |
調制解調處理器 | MIPS32 處理器 ARM 最高頻率 864MHz 256KB L2 |
供電 | VBAT 供電電壓范圍：3.5V~4.35V 典型供電電壓：4.2V |
短消息 (SMS) | Text 與 PDU 模式 點到點 MO 和 MT SMS 廣播 SMS 存儲：默認 SIM |
AT 命令 | 不支持 |
LCM 接口 | 4 組 MIPI_DSI，每組最高支持 1.2Gbps 速率； 最高支持 1600*720 HD+（4 組 MIPI_DSI）； 24bit 色彩深度 |
攝像頭接口 | 4 組 MIPI_CSI，每組最高支持 2.5Gbps 速率，可支持 2 個攝像頭； 后攝像頭使用 4 組 MIPI_CSI，最高支持 24M@30fps 前攝像頭使用 4 組 MIPI_CSI，最高支持 24M@30fps 前后攝像頭可以支持雙錄，畫中畫功能 |
音頻接口 | 音頻輸入： 3 組模擬麥克風輸入 1 路作為耳機 MIC 輸入，另兩路是正常通話降噪 MIC 音頻輸出： AB 類立體聲耳機輸出 AB 類差分聽筒輸出 AB 類差分輸出給外部音頻功放 |
USB 接口 | 支持 USB2.0 高速模式，數據傳輸速率最大 480Mbps 用于軟件調試和軟件升級等 支持 USB OTG |
USIM 卡接口 | 2 組 USIM 卡接口 支持 USIM/SIM 卡：1.8V 和 3V 支持雙卡雙待 |
SDIO 接口 | 支持 SD/SDHC/MS/MSPRO/MMC/SDIO2.0 or 3.0 4bit SDIO 支持熱插拔 |
I2C 接口 | 4 組 I2C，最高速率至 400K，當使用 I2C 的 DMA 時最高速度可以達到 3.4Mbps，用于 TP、 Camera、 Sensor 等外設 |
ADC 接口 | 兩路，用于通用 ADC,Input range=0.05~1.45V |
天線接口 | MAIN 天線、DRX 天線、GNSS 天線、WIFI/BT 天線接口 |
物理特征 | 尺寸：40.5±0.15×50.5±0.15×2.8±0.2 mm 接口：LCC 翹曲度：<0.3mm 重量：10.9g |
溫度范圍 | 正常工作溫度：-20°C～ +70°C 極限工作溫度：-25°C 和 + 80°C 1) 存儲溫度：-40°C ～ +85°C |
軟件升級 | 通過 USB |
RoHS | 符合 RoHS 標準 |
欲了解更多產品詳細規格，技術咨詢劉先生，電話微信 18688981861
